当智能驾驶开始“硬核兑现”，传感器走到台前

其一，L3 级自动驾驶商业化破冰。从国家发布准入试点，到上海等地方政府迅速推出“模速智行”行动计划，L3 级自动驾驶正从法规走向落地，标志着智能驾驶进入体系化的工程阶段。 其二，AEBS 从“选配”变为“标配”。根据即将实施的国标，所有新生产的乘用车都必须装备能识别行人和自行车的自动紧急制动系统（AEBS）。这一转变，意味着 AEBS 从安全加分项变为市场准入门槛，将直接引爆车载传感器及其底层半导体技术的大规模应用。

更关键的是，AEBS 是 L3 级自动驾驶“失效可操作”安全冗余的关键一环，是其安全上路的必要条件。两大趋势在此交汇，共同将聚光灯打在了智能驾驶的“眼睛”——传感器之上。

简单来说，AEBS 就像一位时刻警惕的"副驾驶"。它的工作逻辑和智能驾驶系统一样，分为三个层级：

感知层（看一看）
通过摄像头、雷达等传感器，实时扫描车辆周围环境，回答"我在哪，周围有什么？"

决策层（想一想）
像大脑一样分析传感器信息，判断是否存在碰撞风险，决定"要不要刹车，何时刹车?"

执行层（动一动）
一旦决定刹车，立即向制动系统发出指令，"立刻执行，全力制动！"

在这一闭环中，传感器是所有决策的起点。其感知数据的质量与可靠性，直接决定了 AEBS 乃至整个智驾系统的安全下限。

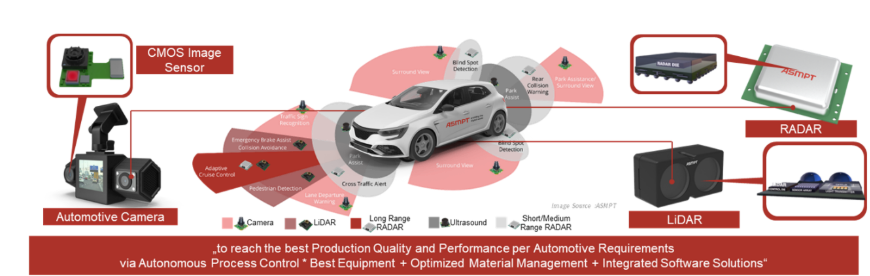

为了在复杂路况下做出万无一失的判断，AEBS 和自动驾驶系统通常会组建一个"传感器天团"：

摄像头（视觉大师）

如同人眼，能识别颜色、形状，精准分辨行人、交通标志、车道线。随着技术发展，车载摄像头像素、帧率和动态范围不断提升，正从简单视觉感知向高动态 HDR 和多目视觉（Stereo/TOF）方向发展。

毫米波雷达（全天候侦察兵）

不受雨雪雾等恶劣天气影响，精确测量物体的距离和速度。受全球频谱政策影响，各国统一向 77GHz 频段迁移，77GHz 雷达相比旧 24GHz 在探测精度和分辨率上均有显著提升，测距可达 150-250 米。4D 毫米波雷达通过增加垂直角度通道，输出高精度的三维点云，大幅提高对低矮和静止目标的识别能力，对 AEBS、自动巡航等功能尤为重要。

激光雷达（3D 建模专家）

通过发射激光束，能绘制出精度极高的三维环境地图，让车辆对周围环境的轮廓了如指掌。随着固态技术和量产扩张，激光雷达成本持续下降，固态方案推动价格向普及化迈进，预计在 L3 以上自动驾驶中逐步成为标配传感器。

超声波雷达（近距离守护者）

凭借极高的性价比，在泊车和低速场景中探测近距离障碍物，是不可或缺的成本"甜点"。根据工作频率不同，其灵敏度和探测精度各异。

自动驾驶等级越高，所需数据处理量越大，传感器数量与种类也越多。多传感器融合已成为提升系统可靠性的主流路径。感知层多源数据经综合分析后，进入决策规划。现代 AEBS 引入 AI 与深度学习，在决策层基于环境模型评估碰撞风险与轨迹规划，确保紧急场景最优制动。而决策平台也正从分布式 ECU 向域控制器（如 NVIDIA Orin、Black Sesame A1000）演进，实现强算力和集成。这要求 SiP 等先进技术集成 CPU、GPU、神经网络加速器、DSP 等功能，同时解决热管理和散热。

这些功能强大的传感器，本质上由一颗颗高性能半导体芯片组成。但将它们变成在 -40℃ 至 125℃（部分功率与高等级器件可达 150℃）严苛汽车环境中稳定工作的"火眼金睛"，必须跨越封装技术面临的"三高"挑战：

高频挑战：77GHz 毫米波雷达的信号完整性

全球频谱正向 77GHz 迁移，其探测精度相比 24GHz 有显著提升。然而频率越高，电磁波传输损耗越剧烈，传统金线键合产生的寄生电感已成为性能瓶颈。主流方案采用扇出型晶圆级封装（eWLB），通过重分布层（RDL）取代传统引线，利用电镀铜平滑表面大幅降低趋肤效应带来的信号损耗。为支撑 4D 成像雷达的长距离探测，新兴 RoP（Radiator on Package）技术将天线通过金属波导集成于封装内部，信号在金属腔中传输损耗可降至 0.1dB/cm 以下，仅为传统 PCB 微带线方案的几分之一，显著提升系统增益与探测距离。

随着车载雷达由 24GHz 向 77GHz 迁移，频率提升显著增强了探测分辨率，同时也放大了互连损耗与寄生效应。传统金线键合在毫米波频段引入的寄生电感已成为性能瓶颈，主流方案逐步采用扇出型晶圆级封装（eWLB），以 RDL 铜互连取代传统引线，实现更可控的阻抗与更低的高频损耗。在高端 4D 成像雷达中，新兴 RoP（Radiator on Package）技术将辐射器集成于封装内部，信号经空气波导传输损耗可降至 0.1dB/cm 以下，相比传统 PCB 微带线方案的 0.6-0.8dB/cm 降低至约 1/6，显著提升系统增益与探测距离。

高可靠挑战：覆盖车规全温区的封装可靠性考验

车载传感器与计算平台芯片需要在严苛的汽车工作环境中长期稳定运行，其可靠性设计必须覆盖 -40℃ 至 125℃（部分功率与特定器件可达 150℃）的车规温度区间。依据 AEC-Q100/AEC-Q102 等车规标准，不同等级芯片需通过上至千次的高低温工作寿命与温度循环/热冲击测试，以验证封装结构在长期热应力作用下的稳定性。

在低温环境下，材料刚性上升及芯片与基板间的热膨胀系数（CTE）失配，可能引发焊点微裂纹或封装结构应力集中；而在高温工况下，高算力 SoC 与高像素传感器持续运行带来的热负载，会加剧性能漂移、电迁移风险以及图像噪声增加等可靠性挑战。为提升全温区可靠性，车载芯片封装正采用更加差异化的技术路径：在部分 CMOS 图像传感器应用中，通过晶圆级封装（WLCSP/CSP）缩短互连路径、降低封装应力集中；在计算与控制平台侧，引入高导热率材料与优化的散热结构，以维持极端工况下的热稳态；而在功率密度更高的线控制动、电驱系统等模块中，银烧结（Silver Sintering）等先进互连技术正逐步替代传统焊料方案，以其更高的热导率与抗热疲劳能力，提升在全车规温度区间内的长期可靠性。

高集成挑战：小空间内的多元器件集成

激光雷达或摄像头模组，需要在有限的空间内集成多类器件。例如，激光雷达内部包含激光器、探测器及光学组件，不仅空间紧凑，更需保证绝对气密性以防内部结露或尘埃污染。决策平台也正向系统级封装（SiP）架构演进，实现处理器与存储器的高密度集成。

对于激光雷达，车规级方案常采用玻璃-金属气密封装（GTMS），利用无机材料确保长期零泄漏。为满足 8MP 摄像头与固态激光雷达的量产一致性，封装设备通过高精度贴装控制，结合有源对位（Active Alignment）与连续扫描算法，系统能以极短的时耗完成多轴动态耦合，在保证超高集成密度的同时，确保全视野成像的完美对焦。

综上所述，无论是毫米波雷达的高频信号、决策芯片的散热，还是多器件的高度集成，最终都指向同一个核心——制造与封装的可靠性。

实验室里可行的方案，未必能经受住真实道路上高低温循环、震动冲击和百万级量产一致性的考验。智能驾驶的竞争，正从“算法优越性”的比拼，转向更底层的“工程可信度”的较量。

这正是半导体封装与组装技术开始显性影响智能驾驶进程的拐点。作为长期深耕半导体封装设备领域的技术提供者，奥芯明所参与的，正是这条从芯片设计走向系统可靠的关键价值链。我们通过提供高精度、高一致性、面向车规级可靠性要求的封装设备，为传感器、计算芯片这些硬件基础赋予坚实的“制造骨架”，确保它们能在真实道路环境和长期使用中被验证、被信任。
